I cavi DIN hanno dei numeri da 1 a 5 accanto ai connettori. Se si guarda il cavo DIN dalla parte delle saldature e con la tacca a destra, si possono considerare contatti in entrata (es. in un videoregistratore, sintonizzatore satellitare ecc) i due contatti in alto, e uscite i due in basso. I loro colori convenzionali sono rispettivamente verde e giallo (entrate)  e rosso e bianco (uscite). Questi sono tutti contatti positivi (+) e sono due perchè uno destinato al canale di destra e l'altro a sinistra. Tutti i negativi sono in comune, e vanno al contatto 2, che è collegato alla calza, a cui è collegata del resto anche la tacca a destra.

NOTA= Il connettore è visto    dalla parte delle saldature     NUMERO COLORE DESCRIZIONE 1 BIANCO AUX OUT 2 (METALLO) CALZA 3 VERDE AUX IN sinistro 4 ROSSO AUX OUT 5 GIALLO AUX IN destro


TAVOLA N.2 - STANDARD ISO PER I
COLLEGAMENTI DELLE AUTORADIO


ROSSO GIALLO NERO BLU  DAL + DELLA BATTERIA LINEA SOTTO INTERRUTTORE  DAL + DELLA BATTERIA SEMRPE ALIMENTATA  MASSA (NEGATIVO O TELAIO)  ALIMENTAZ.  ANTENNA

..  .  .    GRIGIO (+)  GRIGIO E NERO (-) .    VERDE (+)   VERDE E NERO (-)

.  .    VIOLA(+)/   VIOLA E NERO (-) .    BIANCO(+)   BIANCO E NERO

.
.


TAVOLA N.3 - CODICE DELLE RESISTENZE
.


Per conoscere il valore di una resistenza, la si orienta in modo che le bande vicine ad uno dei due capi siano a sinistra.
Si legge il colore della prima colonna (quella più a sinistra) e si guarda il numero a cui corrisponde. Si fa lo stesso con la seconda colonna. I colori della terza colonna indicano quanti zeri aggiungere. La quarta colonna (opzionale) non indica la resistenza ma la tolleranza: se è oro vale 5%, se argento il 10%, se manca si assume che vi sia una tolleranza del 20%.


COLOUR	COLORE	ESEMPIO	COLONNA1	COLONNA 2	COLONNA 3	COLONNA 4
BLAK	NERO	0	0	0	-	ORO=5%
BROWN	MARRONE	1	1	1	0	ARGENTO=10%
RED	ROSSO	2	2	2	00	NULLA=20%
ORANGE	ARANCIO	3	3	3	000
YELLOW	GIALLO	4	4	4	0000
GREEN	VERDE	5	5	5	0000
BLUE	BLU	6	6	6	000000
VIOLET	VIOLA	7	7	7
GRAY	GRIGIO	8	8	8
WHITE	BIANCO	9	9	9

esempi:


rosso azzurro nero: (due-sei-nessuno zero) = 26 ohm con il 20% di tolleranza

se invece fosse....

verde nero marrone oro: sarebbe (cinque-zero-uno zero) quindi = 500 ohm con il 5% di tolleranza
e -infine- se cambiasse il marrone, e fosse verde nero giallo oro: sarebbe (cinque-zero-quattro zeri) ovvero = 500.000 ohm con il 5% di tolleranza


 .


tavola 4 - RESISTENZA IN OHM DEI
CONDUTTORI (ES.CAVI PER ALTOPARLANTI)


Un cavo che trasporta corrente possiede una sua resistenza. In particolare un cavo piuttosto lungo incide pesantemente sulla impedenza nominale degli altoparlanti. Per questo se si volgiono usare cavi relativamente lunghi è necssario sceglierli con una sezione molto elevata. Oltre a diminuire l'efficienza dell'altoparlante, una maggior impedenza incide sul suono, diminuendo il fattore di smorzamento (fattore di merito o Q).


.	8/10	10/10	11/10	13/10	16/10
sezione in millimetri - >	0.5 mmq	0.75 mmq	1 mmq	1.5 mmq	2 mmq
5 metri	0.33	0.22	0.16	0.11	0.08
10 m	0.65	0.44	0.33	0.22	0.16
20 m	1.3	1.85	1.65	1.43	0.33
25 m	1.3	1.2	0.85	0.6	0.43
30 m	2	1.3	1	0.65	0.5

.
.
.
.
.

tavola 5
I CROSS-OVER SEMPLICI

I cross-over più semplici sono costituiti da un semplice filtro passa-alto. Quindi, in questo caso al woofer arriva tutto lo spettro, al tweeter solo gli acuti.
Con questa soluzione si ha uno smorzamento meccanico dei bassi (il woofer non è semplicemente in grado di riprodurli) e un invio selettivo degli acuti al tweeter, che non sarebbe in grado di reggere la potenza tipica di tutto lo spettro. Occorre infatti ricordare che gran parte dell'energia è compresa nello spettro dei bassi e medio-bassi, ed è minima sugli acuti.

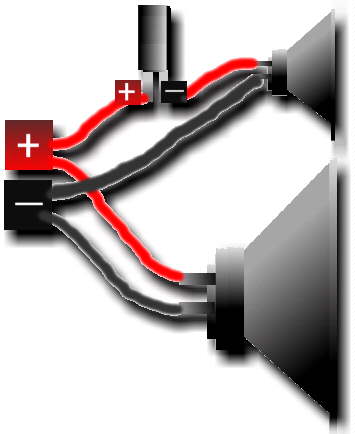

Il filtro passa-alto di solito è costituito da un semplice condensatore, posto in serie al tweeter (vedi figura).
Come si sceglie questo condensatore?
I parametri sono due: il voltaggio di lavoro e la capacità. Il primo non è critico, nel senso che basta prendere un condensatore che regga una tenzione molte volte superiore a quelle in gioco. La scelta delicata riguarda il secondo parametro, perchè questo è proprozionale alla frequenza di taglio. Quindi, aumentando o diminuendo questo valore (espresso in mFarard) si aumenta o diminuisce la banda di frequenze che viene fornita al tweeter. La frequenza di taglio (fc) è da scegliere in base alle caratteristiche del tweeter, e dovrebbe essere indicata dal costruttore.
Naturalmente la capacità in mF seleziona il taglio inferiore della banda da fornire al tweeter, anche qui la banda è limitata superiormente dalle capacità del tweeter.


a - LA SCELTA DEL CONDENSATORE PER IL TWEETER



1 - CALCOLO DELLA CAPACITA'
.........160.000  c= -----------------  ........2 X fc	dove:   C= valore del condensatore  fc= la frequenza di taglio prescelta
2 - CALCOLO DELLA TENSIONE DI LAV.	.
V = RADICE DI (W x Z)	NOTA = Per sicurezza si scelgono condensatori con un valore doppio rispetto a quello ottenuto con questa formula.



b - IL COLLEGAMENTO DEL CONDENSATORE

Il condensatore va collegato   ponendolo in serie al tweeter.   L'eventuale capo positivo   deve "guardare"  il morsetto di ingresso.


IN PREPARAZIONE:
TAVOLA 6
I CROSS-OVER EVOLUTI
TAVOLA 7
LE ANTENNE FM
Dimensioni ideali di un dipolo
TAVOLA 8
LE ANTENNE SATELLITARI

----------------------------------------------------------

attenzione: queste tavole  proseguono in una seconda pagina  (cliccare qui per proseguire!)
